9 Visualizações de dados (ggplot2)

O ggplot2 é mais um pacote desenvolvido por Hadley Wickham, o criador, por exemplo, do tidyr e do dplyr. A ideia do pacote, ainda que com algumas modificações, vem de uma obra chamada The Grammar of Graphics, que é uma maneira de descrever um gráfico a partir dos seus componentes. Dessa forma, teoricamente, ficaria mais fácil entender a construção de gráficos mais complexos.

Esse pacote é estruturado de forma que a “gramática” seja utilizada para um gráfico a partir de múltiplas camadas. As camadas serão formadas por dados, mapeamentos estéticos, transformações estatísticas dos dados, objetos geométricos (pontos, linhas, barras etc.) e ajuste de posicionamento. Além disso, existem outros componentes, como os sistemas de coordenadas (cartesiano, polar, mapa etc.) e, se for o caso, divisões do gráfico em subplots (facet). Um simples exemplo de múltiplas camadas seria um gráfico de pontos adicionado de uma curva de ajustamento.

Uma forma geral (template) para entender-se a estrutura do ggplot2, segundo o próprio Hadley Wickhan, no livro R for Data Science, é a seguinte:

ggplot(data = <DATA>) +
  <GEOM_FUNCTION>(
     mapping = aes(<MAPPINGS>),
     stat = <STAT>,
     position = <POSITION>
  ) +
  <COORDINATE_FUNCTION> +
  <FACET_FUNCTION> # dividir o gráfico em subplots

A ideia é que todo gráfico pode ser representado por essa forma. No entanto, na criação de um gráfico, não é necessário especificar-se todas as partes acima. O ggplot2 já oferece um padrão para o sistema de coordenadas, para o stat e position. O facet (subplot) só será utilizado quando necessário.

Além disso, existem as escalas que são utilizadas para controlar o mapeamento dos dados em relação aos atributos estéticos do gráfico. Por exemplo: suponha que no seu gráfico exista uma coluna que é uma variável categórica com três classes possíveis e as cores do objeto geométrico estejam associadas a essa variável. Automaticamente, o ggplot2 definirá uma cor pra cada classe. No entanto, você pode alterar a escala de cores para ter controle sobre elas. O mesmo vale para os valores apresentados nos eixos x e y.

Uma observação importante é que apesar dos dados estarem na função ggplot() (<DATA>), eles também podem ser incluídos diretamente em cada objeto geométrico. Isto será útil quando for necessário criar-se uma nova camada a partir de dados diferentes daqueles que estão inicialmente nos gráficos.

Dessa forma, incorporando essas observações, um template estendido seria o abaixo:

ggplot(data = <DATA>) +
  <GEOM_FUNCTION>(
     mapping = aes(<MAPPINGS>),
     stat = <STAT>,
     position = <POSITION>,
     data = <DATA> # pode receber os dados diretamente
  ) +
  <SCALE_FUNCTION> + # uma para cada elemento estético
  <COORDINATE_FUNCTION> +
  <FACET_FUNCTION> # dividir o gráfico em subplots

Também é importante ressaltar-se que, como todo sistema de gráficos, é possível alterar-se todos os títulos e rótulos do gráfico, além do controle sobre as características do tema do gráfico (cor do fundo, estilo da fonte, tamanho da fonte etc).

Para quebrar-se a barreira inicial, vamos criar um exemplo por partes:

library(ggplot2)
data("mtcars")

# Inicia o plot
g <- ggplot(mtcars)

# Adicionar pontos (geom_point) e
# vamos mapear variáveis a elementos estéticos dos pontos
# Size = 3 define o tamanho de todos os pontos
g <- g +
  geom_point(aes(x = hp, y = mpg, color = factor(am)),
             size = 3)

# Altera a escala de cores
g <- g +
  scale_color_manual("Automatic",
                     values = c("red", "blue"),
                     labels = c("No", "Yes"))

# Rótulos (títulos)
g <- g +
  labs(title = 'Relação entre consumo, potência e tipo de câmbio',
       y = 'Consumo',
       x = 'Potência')

g

Note que o gráfico poderia ser criado com um bloco único de código:

ggplot(mtcars) +
  geom_point(aes(x = hp, y = mpg, color = factor(am)),
             size = 3) +
  scale_color_manual("Automatic",
                     values = c("red", "blue"),
                     labels = c("No", "Yes")) +
  labs(title = 'Relação entre consumo, potência e tipo de câmbio',
       y = 'Consumo',
       x = 'Potência')

Detalharemos cada parte do gráfico, mas vale falar-se rapidamente sobre o código acima. Primeiramente, passamos um conjunto de dados para o ggplot. Depois, adicionamos uma camada de pontos, mapeando as variáveis hp e mpg para as posições de cada ponto nos eixos x e y, respectivamente, e a variável am para a cor de cada ponto. Em seguida, alteramos a escala de cor, definindo seu título, os rótulos (labels) e os valores (values) para as cores. Por fim, definimos os títulos/rótulos do gráfico.

Nas próximas seções, falaremos com mais detalhes sobre cada componente, começando pelo mapeamento estético.

9.1 Mapeamento Estético

O mapeamento estético é o mapeamento das variáveis dos dados para as características visuais dos objetos geométricos (pontos, barras, linhas etc.). Isto é feito a partir da função aes(). E quais são as características visuais de um objeto geométrico? Abaixo segue uma lista não exaustiva:

  • Posição (x e y);
  • Cor (color);
  • Tamanho (size);
  • Preenchimento (fill);
  • Transparência (alpha);
  • Texto (label).

Como vimos no exemplo acima, mapeamos três variáveis para três características visuais de cada ponto: posição x, posição y e cor. Nos próximos exemplos, outros elementos estéticos serão utilizados, conforme o objeto geométrico selecionado.

9.2 Objetos geométricos

Os objetos geométricos começam com a expressão geom_ e são seguidos pelo tipo de objeto. Por exemplo, geom_point() para pontos e geom_bar() para barras. A tabela abaixo apresenta os tipos de objetos geométricos utilizados para criar-se alguns tipos de gráficos populares.

Tipo Objeto Geométrico
Dispersão (scatterplot) geom_point()
Gráfico de bolhas geom_point()
Gráfico de barras geom_bar() e geom_col()
Histograma geom_histogram()
Boxplot geom_boxplot()
Densidade geom_density()
Gráfico de linhas geom_line()

Nesse material, os principais tipos de objetos geométricos serão demonstrados a partir de exemplos. A lista completa de objetos geométricos e as descrições dos argumentos estão na documentação do ggplot2.

É importante saber-se que um gráfico do ggplot2 pode ter mais de um objeto geométrico, cada um formando uma camada. Por exemplo, uma camada de pontos e outra de linhas que conectam os pontos.

Vamos, primeiramente, criar um gráfico com pontos a partir dos dados mtcars. Use ?mtcars para mais detalhes.

g1 <- ggplot(mtcars, aes(y = mpg, x = disp)) +
  geom_point()

g1

> Note que o aes() está sendo usado diretamente na função ggplot() e não no objeto geométrico. O que isto significa? Que o mapeamento estético definido na função ggplot() é global. Ou seja, é aplicado para todos os objetos geométricos daquele gráfico, a menos que seja explicitado novamente em alguma camada.

Para finalizarmos essa breve introdução a objetos geométricos, adicionemos mais uma camada ao gráfico:

library(dplyr)
mtcars <- mtcars %>%
  mutate(name = rownames(mtcars))
ggplot(mtcars, aes(y = mpg, x = disp)) +
  geom_point() +
  geom_smooth()

No caso, adicionamos uma curva de ajustamento aos dados, que tem o objetivo de evidenciar um padrão nos mesmos.

9.3 Escalas

O controle sobre as escalas do gráfico é fundamental no ajuste de um gráfico. Em geral, o ggplot2, como outros pacotes gráficos, fornece as escalas automaticamente, não sendo necessário o entendimento de como se controlar este componente. No entanto, se o interesse é ter controle sobre todos os aspectos de um gráfico, esse componente é fundamental.

Veja o gráfico abaixo:

ggplot(iris, aes(x = Petal.Length, y = Petal.Width, color = Species)) +
  geom_point()

Note que a cor está mapeada para a variável Species. O ggplot2, automaticamente, criou a seguinte escala:

Species Cor
setosa vermelho
versicolor verde
virginica azul

Todavia, é comum haver interesse em alterar-se essas cores, ou seja, alterar-se a escala de cor. Como fazer isso no ggplot2? Podemos usar, por exemplo, a função scale_color_manual():

ggplot(iris, aes(x = Petal.Length, y = Petal.Width, color = Species)) +
  geom_point() +
  scale_color_manual(values = c("orange", "black", "red"))

Utilizamos a função scale_color_manual() em razão da variável Species ser categórica. Para o ggplot2, dados categóricos são discretos, e a função citada permite criar-se uma escala discreta customizada. No entanto, essa não é a única função para controlar escala de cor. Existem outras como scale_color_discrete(), scale_color_continuous(), scale_color_gradient() etc. A utilização de cada função depende do tipo de dado que se está associando ao elemento estético color. Adiante, entraremos em mais detalhes sobre os tipos de dados.

As funções utilizadas para controlar-se as escalas dos elementos de um gráfico do ggplot2 seguem um padrão. Todas iniciam-se com scale_, depois o nome do elemento estético (color, fill, x etc.) e, por fim, o tipo/nome da escala que será aplicada.

Abaixo, continuaremos o exemplo anterior, alterando as escalas dos eixos x e y. Note que as variáveis Petal.Length e Petal.Width são variáveis numéricas/contínuas. Dessa forma, utilizaremos as funções scale_x_continuous() e scale_y_continuous():

ggplot(iris, aes(x = Petal.Length, y = Petal.Width, color = Species)) +
  geom_point() +
  scale_color_manual(values = c("orange", "black", "red")) +
  scale_x_continuous(name = "Petal Length", breaks = 1:7) +
  scale_y_continuous(name = "Petal Width", breaks = 0:3, limits = c(0, 3))

No gráfico acima, definimos quais seriam os pontos em que rótulos deveriam ser exibidos em cada eixo. Além disso, no eixo y, definimos que os limites seriam 0 e 3.

9.3.1 Tipos de Variáveis

Para melhor uso das escalas, é preciso saber o tipo de variável que foi mapeado para cada elemento estético. Vamos rapidamente montar essa relação:

Classe Exemplo Tipo no ggplot2
numeric seq(0, 1, length.out = 10) continuous
integer 1L:10L continuous ou discrete
character c(“Sim”, “Não”) discrete
factor factor(c(“Sim”, “Não”)) discrete
date seq(as.Date(“2000/1/1”), by = “month”, length.out = 12) date

Lembre-se que o padrão do ggplot é scale_, depois o nome do elemento estético (color, fill, x etc.) e, por fim, o tipo/nome da escala que será aplicada. É importante que o usuário saiba o tipo de dado, pois assim saberá com mais facilidade qual é o tipo de escala que deve ser escolhido.

Vamos, em sequência, entrar em mais detalhes para escalas dos eixos (x e y) e de cores. Espera-se que a intuição desenvolvida a partir dos exemplos das escalas para esses elementos estéticos seja útil para os demais elementos estéticos.

9.3.2 Eixos

9.3.2.1 Variáveis Contínuas

scale_x_continuous(name = waiver(), breaks = waiver(), minor_breaks = waiver(),
                   labels = waiver(), limits = NULL, expand = waiver(),
                   oob = censor, na.value = NA_real_, trans = "identity")

scale_y_continuous(name = waiver(), breaks = waiver(), minor_breaks = waiver(),
                   labels = waiver(), limits = NULL, expand = waiver(),
                   oob = censor, na.value = NA_real_, trans = "identity")

Vamos começar editando os valores dos eixos x e y. Anteriormente, já demos uma pequena amostra sobre a edição dos eixos x e y. Abaixo, será apresentado mais um exemplo:

library(ISLR)

ggplot(Wage, aes(x = age, y = wage, color = education)) +
  geom_point() +
  scale_x_continuous("Idade", breaks = seq(0, 80, 5),
                     expand = c(0, 5)) +
  scale_y_continuous("Salário", labels = function(x) paste0("US$ ", x),
                     limits = c(0, 400))

Para o eixo x, determinamos que as quebras (breaks) acontecem a cada 5 anos. O expand(0,0) é um argumento que controla os espaços adicionais no final do gráfico. É preciso fornecer-se um vetor de tamanho 2, com uma constante multiplicativa e outra aditiva. No exemplo acima, eliminamos a expansão.

Para o eixo y, informamos que o nome do eixo é Salário, que os limites inferior e superior são 0 e 400 e alteramos os rótulos. No caso, passamos uma função que concatena US$ com o valor que já seria exibido. Note que, sabendo de antemão todos os breaks, é possível definir-se manualmente os labels. Veremos isso no exemplo com variáveis categóricas, no entanto, para variáveis contínuas, o uso de funções parece mais apropriado.

9.3.2.2 Variáveis discretas

Apesar do help não apresentar todos os argumentos para as escalas discretas, podemos usar quase todos que foram listados para escala contínua.

scale_x_discrete(..., expand = waiver(), position = "bottom")

scale_y_discrete(..., expand = waiver(), position = "left")

No exemplo abaixo, alteraremos os rótulos para uma escala discreta, que originalmente contém os valores Yes e No.

ggplot(Default, aes(x = default, y = balance)) +
  geom_boxplot() +
  scale_x_discrete("Calote", labels = c("Não", "Sim")) +
  labs(y = "Valor devido médio após o pagamento mensal")

Pode-se utilizar o argumento limits para alterar-se a ordem das categorias.

ggplot(Default, aes(x = default, y = balance)) +
  geom_boxplot() +
  scale_x_discrete("Calote", limits = c("Yes", "No"),
                   labels = c("Sim", "Não")) +
  labs(y = "Valor devido médio após o pagamento mensal")

Também pode-se alterar a ordem de variáveis categóricas alterando-se a ordem dos níveis (levels) da variável no data.frame original, ou utilizando-se as funções ylim() e xlim(). Experimente.

9.3.2.3 Variáveis de Datas

Quando estamos trabalhando com séries temporais, é comum que datas sejam associadas a algum eixo do gŕafico, geralmente ao eixo x. As funções padrão para controle de escalas dos eixos, para variáveis de datas, são as seguintes:

scale_x_date(name = waiver(), breaks = waiver(), date_breaks = waiver(),
             labels = waiver(), date_labels = waiver(), minor_breaks = waiver(),
             date_minor_breaks = waiver(), limits = NULL, expand = waiver())

scale_y_date(name = waiver(), breaks = waiver(), date_breaks = waiver(),
             labels = waiver(), date_labels = waiver(), minor_breaks = waiver(),
             date_minor_breaks = waiver(), limits = NULL, expand = waiver())

scale_x_datetime(name = waiver(), breaks = waiver(), date_breaks = waiver(),
                 labels = waiver(), date_labels = waiver(), minor_breaks = waiver(),
                 date_minor_breaks = waiver(), limits = NULL, expand = waiver())

scale_y_datetime(name = waiver(), breaks = waiver(), date_breaks = waiver(),
                 labels = waiver(), date_labels = waiver(), minor_breaks = waiver(),
                 date_minor_breaks = waiver(), limits = NULL, expand = waiver())

O scale_*_date é utilizado para variáveis do tipo Date e scale_*_datetime para variáveis do tipo POSIXct. A classe POSIXct aceita informações relacionadas a tempo/horário e a classe Date aceita apenas dia, mês e ano.

O mais importante é a possibilidade de alterar-se o modo como as datas são apresentadas a partir do argumento date_labels. Para isso, utilizaremos um exemplo a partir dos dados economics. Primeiro, observa-se o resultado padrão do ggplot2:

ggplot(economics, aes(x = date, y = unemploy)) +
  geom_line()

Agora, suponha que queremos alterar o gráfico para o formato “Jan/1970”:

ggplot(economics, aes(x = date, y = unemploy)) +
  geom_line() +
  scale_x_date(date_labels = "%b/%Y")

O %b/%Y é usado para definir-se o formato de data desejado. Para ver a lista de formatos, use help(strptime). Para os breaks, temos duas opções: utilizar-se o argumento breaks, informando um vetor de datas, ou usar-se o argumento date_breaks, em que se informa a frequência dos breaks (por exemplo, “1 month” e “5 years”). Veja os exemplos abaixos:

ggplot(economics, aes(x = date, y = unemploy)) +
  geom_line() +
  scale_x_date(date_breaks = "5 years", date_labels = "%Y")

seq_datas <- seq.Date(as.Date('1970-01-01'),
                      as.Date('2015-04-01'),
                      by = '5 years')
ggplot(economics, aes(x = date, y = unemploy)) +
  geom_line() +
  scale_x_date(breaks = seq_datas, date_labels = "%Y")

9.3.3 Escalas de Cores (color) e Preenchimento (fill)

Como nos casos dos eixos x e y, o tipo da variável utilizada define qual o tipo de escala.

Tipo da Variável Escala Descrição
Discreta hue escolhe n cores igualmente espaçadas em um disco de cores. É possível editar a luminosidade e a saturação.
grey escala de cinza
brewer ver pacote RColorBrewer
identity usa as cores inseridas na própria variável
manual escolhe as cores manualmente
Contínua gradient cria um gradiente de duas cores (low-high)
gradient2 cria um gradiente de cores divergentes (low-mid-high)
gradientn cria um gradiente com n cores

A opção hue usa a seguinte roda de cores:

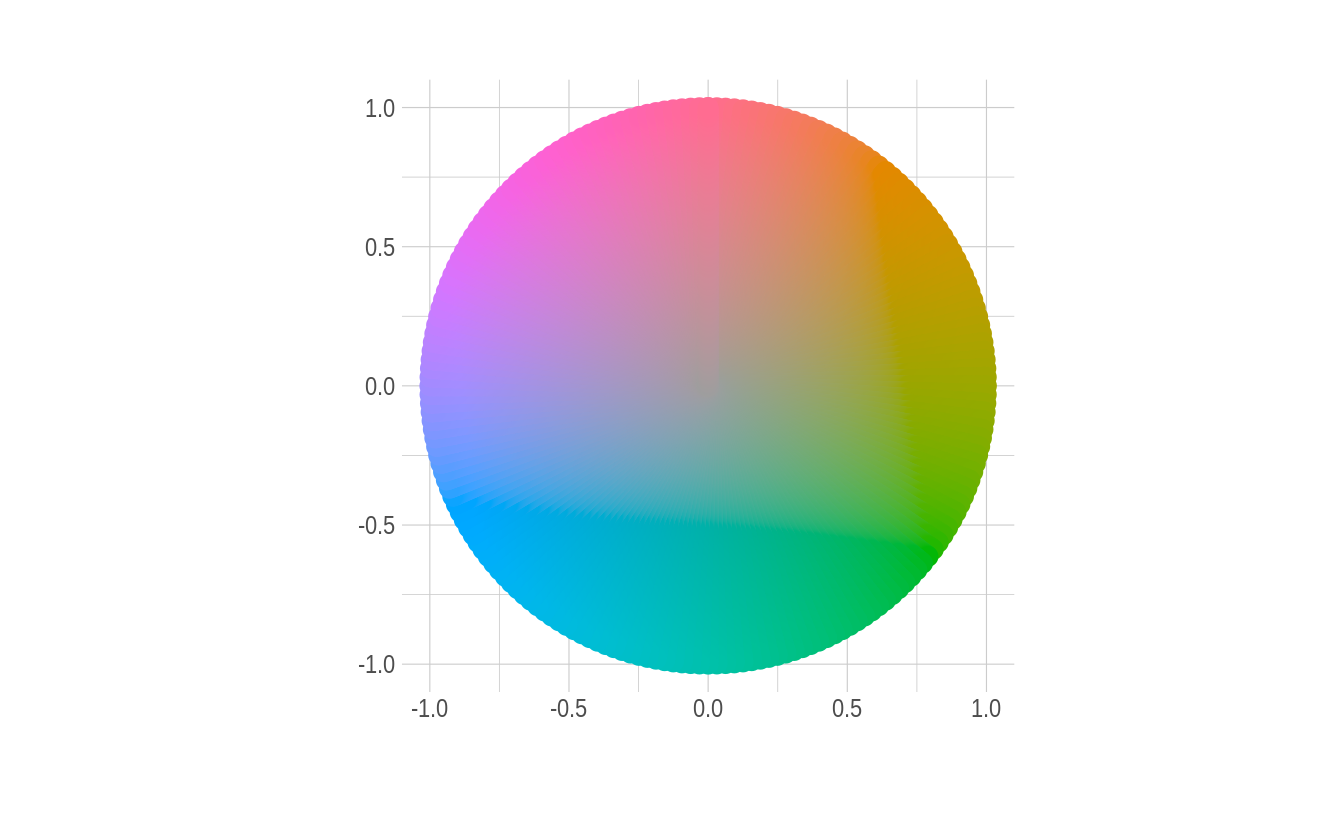

Roda de Cores - hue

Figura 9.1: Roda de Cores - hue

A opção brewer pode usar as paletas de cores disponíveis no pacote RColorBrewer.

library(RColorBrewer)
display.brewer.all(n=NULL, type="all", select=NULL, exact.n=TRUE,
                                 colorblindFriendly=FALSE)

No exemplo abaixo, vamos utilizar a função brewer.pal, que retorna um vetor de cores de alguma paleta do pacote RColorBrewer. O objeto paleta.gradientn recebe nove cores da paleta Reds. Essas cores são utilizadas na função scale_fill_gradientn().

paleta.gradientn <- brewer.pal(n = 9, name = 'Reds')
Credit %>%
  group_by(Cards, Student) %>%
  summarise(Balance = mean(Balance), n = n()) %>%
  ggplot(aes(x = Cards, y = Student, fill = Balance)) +
  geom_tile() +
  scale_fill_gradientn(colors = rev(paleta.gradientn)) +
  scale_x_continuous(breaks = 1:9)

Alguns pacotes também fornecem escalas de cores próprias, como é o caso do pacote viridis.

Credit %>%
  group_by(Cards, Student) %>%
  summarise(Balance = mean(Balance), n = n()) %>%
  ggplot(aes(x = Cards, y = Student, fill = Balance)) +
  geom_tile() +
  viridis::scale_fill_viridis() +
  scale_x_continuous(breaks = 1:9)

Agora, vamos a um exemplo utilizando o scale_color_manual():

ggplot(Wage, aes(y = wage, x = age, color = education)) +
  geom_point() +
  scale_color_manual(values = c("#66C2A5", "#FC8D62", "#8DA0CB", "#E78AC3", "#A6D854"))

Aqui fizemos uma introdução ao componente de escalas. Não tratamos de todas as funções de escalas. A ideia é passar-se a lógica geral para se utilizar escalas e não que o usuário decore todas as funções, o que seria contraproducente.

9.4 Subplots (facet)

O ggplot2 facilita a criação de subplots nos casos em que se deseja replicar o mesmo gráfico para um conjunto de valores de outra variável. Por exemplo, criar um gráfico da série temporal de desemprego para cada unidade da federação. As duas principais funções são facet_wrap() e facet_grid().

  • Painéis em formato de grid:
facet_grid(facets, margins = FALSE, scales = "fixed", space = "fixed", shrink = TRUE,
           labeller = "label_value", as.table = TRUE, switch = NULL, drop = TRUE)
  • Converte painéis de uma dimensão para duas dimensões:
facet_wrap(facets, nrow = NULL, ncol = NULL, scales = "fixed", shrink = TRUE,
           labeller = "label_value", as.table = TRUE, switch = NULL, drop = TRUE,
           dir = "h")

Antes de mais nada, vamos criar um exemplo para o facet_wrap():

ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point()

E se o objetivo for comparar essas relações para diferentes grupos de lapidação?

ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point() +
  facet_wrap(~ cut)

Usamos a fórmula ~ cut. Ou seja, indicamos que queremos quebrar os gráficos pela variável cut.

O ggplot2 determinou automaticamente o número de colunas e linhas e fixou as escalas dos eixos. No entanto, podemos definir o número de linhas ou colunas a partir dos argumentos nrow e ncol. Também é possível definir-se que cada gráfico tenha sua escala. No exemplo abaixo, deixaremos a escala do eixo y livre.

ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point() +
  facet_wrap(~ cut, scales = "free_y")

Já o uso do facet_grid() é indicado para o cruzamento de variáveis. No exemplo abaixo, a relação entre as variáveis price e carat será “quebrada” para grupos formados pelas variáveis cut e clarity:

ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point() +
  facet_grid(clarity ~ cut)

Note que para cada categoria existe um rótulo. Para alterar-se esse relatório, pode-se alterar diretamente o data.frame ou usar a função labeller().

nomes_cut <- c(
  Fair = "FAIR",
  Good = "GOOD",
  `Very Good` = "VERY GOOD",
  Premium = "PREMIUM",
  Ideal = "IDEAL"
)

ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point() +
  facet_wrap(~ cut, scales = "free_y",
             labeller = labeller(cut = nomes_cut))

9.5 Temas

O ggplot2 fornece alguns temas prontos. Todavia, o usuário pode alterar manualmente cada detalhe de um gráfico ou criar um tema que será utilizado em outras visualizações. Para editar o tema, será usada a função theme(). Nesta função, poderão ser alterados os elementos do tema, como a cor de fundo do painel, o tamanho da fonte do eixo x, a posição da legenda etc. A lista de elementos está disponível neste link.

Para cada elemento do tema, um tipo de objeto é esperado para realizar alterações. Por exemplo, para alterar-se o estilo do título do eixo x (axis.title.x) é preciso passar-se a função element_text(), que possui diversos parâmetros (família da fonte, tipo da fonte, cor, tamanho, alinhamento etc.). Além do element_text(), as principais funções para alterar-se elementos do tema são element_line(), element_rect() e element_blank(). O element_blank() é usado a fim de que nada seja desenhado para o elemento que recebe esta função.

Em um primeiro momento, pode parecer complicado alterar o tema via código, porém, conforme o usuário for praticando, essas alterações ficarão mais intuitivas. De toda forma, existe um addin para o RStudio que ajuda a customizar-se um gráfico do ggplot2 a partir de uma interface de point and click. Para instalá-lo, faça o seguinte:

install.packages('ggThemeAssist')

Para exemplificar a alteração do tema manualmente:

ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point() +
  labs(title = "Carat vs Price") +
  theme(text = element_text(face = "bold"),
        panel.grid.major = element_line(colour = "gray80"),
        axis.title = element_text(size = 14),
        panel.background = element_rect(fill = "gray100"))

9.5.1 Temas disponíveis no ggplot2

p <- ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point()
p + theme_gray() +
  labs(title = "theme_gray()")

p + theme_bw() +
  labs(title = "theme_bw()")

p + theme_linedraw() +
  labs(title = "theme_linedraw()")

p + theme_light() +
  labs(title = "theme_light()")

p + theme_minimal() +
  labs(title = "theme_minimal()")

p + theme_classic() +
  labs(title = "theme_classic()")

p + theme_dark() +
  labs(title = "theme_dark()")

p + theme_void() +
  labs(title = "theme_void()")

9.5.2 Temas no pacote ggthemes

O pacote ggthemes disponibiliza um conjunto de temas e escalas de cores. Vamos apresentar alguns temas disponíveis:

9.5.3 hrbrthemes

Alguns pacotes fornecem seus próprios temas. É o caso do hrbrthemes. Este pacote fornece um tema bastante interessante e será usado no resto deste capítulo. Como qualquer outro tema, se for necessário, você pode editá-lo com a função theme():

install.packages("hrbrthemes")
library(hrbrthemes)
ggplot(diamonds, aes(x = carat, y = price)) +
  geom_point() +
  labs(title = "theme_ipsum()") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

9.5.4 Setando o tema globalmente

Com o comando abaixo, todos os gráficos do seu script terão o mesmo tema:

theme_set(theme_ipsum(plot_title_size = 12,
              axis_title_size = 10) +
          theme(text = element_text(angle = 0)))

9.6 Legendas

Parte das alterações das legendas pode ser feita via theme(). Essas alterações são gerais para todas as legendas. Se o interesse for em mudanças pontuais na legenda de algum elemento estético, serão utilizadas as funções guides(), guide_legend() e guide_colorbar().

guide_legend(title = waiver(), title.position = NULL, title.theme = NULL,
             title.hjust = NULL, title.vjust = NULL, label = TRUE,
             label.position = NULL, label.theme = NULL, label.hjust = NULL,
             label.vjust = NULL, keywidth = NULL, keyheight = NULL,
             direction = NULL, default.unit = "line", override.aes = list(),
             nrow = NULL, ncol = NULL, byrow = FALSE, reverse = FALSE, order = 0, ...)

guide_colourbar(title = waiver(), title.position = NULL, title.theme = NULL,
                title.hjust = NULL, title.vjust = NULL, label = TRUE,
                label.position = NULL, label.theme = NULL, label.hjust = NULL,
                label.vjust = NULL, barwidth = NULL, barheight = NULL, nbin = 20,
                raster = TRUE, ticks = TRUE, draw.ulim = TRUE, draw.llim = TRUE,
                direction = NULL, default.unit = "line", reverse = FALSE, order = 0, ...)

O código abaixo exemplifica o uso do guide_legend():

ggplot(diamonds, aes(x = carat, y = price, color = cut, shape = cut)) +
  geom_point() +
  guides(color = guide_legend(title = "Cor", title.position = "left", keywidth = 5),
         shape = guide_legend(title = "Forma", title.position = "right", override.aes = aes(size = 5)))

Pode-se fazer uso do “none” para omitir-se a legenda de um elemento estético:

ggplot(diamonds, aes(x = carat, y = price, color = cut, shape = cut)) +
  geom_point() +
  guides(color = guide_legend(title = "Cor", title.position = "left", keywidth = 5),
         shape = "none")

9.7 Escolhendo o tipo de gráfico

Antes de decidir qual gráfico você utilizará, é preciso saber o que se deseja representar. O objetivo guiará o tipo de gráfico mais adequado. A imagem abaixo apresenta uma lista bastante completa de possibilidades de gráficos, dos mais simples aos mais complexos:

Entre neste link para visualizar a imagem com zoom.

Os gráficos mais tradicionais podem ser facilmente criados a partir da lógica de camadas do ggplot2 e dos objetos geométricos disponíveis no pacote. Para gráficos mais complexos, alguns pacotes estão disponíveis. Por exemplo, para a criação de treemaps, existe o pacote treemapify.

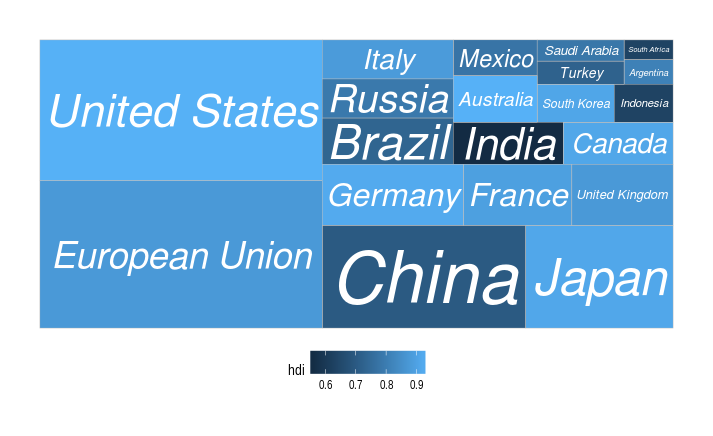

library(treemapify)

ggplot(G20, aes(area = gdp_mil_usd, fill = hdi, label = country)) +
  geom_treemap() +
  geom_treemap_text(fontface = "italic", colour = "white", place = "centre",
                    grow = TRUE) +
  theme(legend.position = 'bottom')

9.8 Gráfico de Dispersão (geom_point())

geom_point(mapping = NULL, data = NULL, stat = "identity", position = "identity",
           ..., na.rm = FALSE, show.legend = NA, inherit.aes = TRUE)

O gráfico de dispersão é bastante usado para verificar-se relações entre duas variáveis quantitativas. Para exemplificar, utilizaremos a base disponível no pacote gapminder. Nesta base, existe uma variável de expectativa de vida e outra de renda per capita.

Como queremos um gráfico de pontos, o objeto geométrico natural é o geom_point(). Esse objeto geométrico tem os seguintes elementos estéticos:

Os parâmetros estéticos (aes) são:

  • x
  • y
  • alpha
  • colour
  • fill
  • shape
  • size
  • stroke

Vamos verificar qual é a relação entre essas duas variáveis:

library(hrbrthemes)
library(gapminder)
gapminder %>%
  filter(year == max(year)) %>%
  ggplot(aes(x = gdpPercap, y = lifeExp)) +
  geom_point() +
  labs(title = "Relação entre Renda per Capita e Expectativa de Vida - 2007",
       x = "Renda per Capita",
       y = "Expectativa de Vida") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Note que a expectativa de vida cresce muito rápido para níveis de renda baixos, mas o incremento decresce conforme o nível de renda aumenta. Esse fato pode ser melhor representado utilizando-se uma escala logarítmica para a variável renda per capita. É assim que, usualmente, essa relação é apresentada. Para isso, poderíamos aplicar a função log10() na variável de renda per capita, ou utilizarmos a função scale_x_log10():

gapminder %>%
  filter(year == max(year)) %>%
  ggplot(aes(x = gdpPercap, y = lifeExp)) +
  geom_point() +
  scale_x_log10() +
  labs(title = "Relação entre Renda per Capita e Expectativa de Vida - 2007",
       x = "Renda per Capita (escala log 10)",
       y = "Expectativa de Vida") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Com essa escala, valores incrementados na ordem de dez vezes serão igualmente espaçados. Nesse caso, a relação parece ser mais linear, ou seja, ao aumentarmos a renda dez vezes, espera-se que a expectativa de vida cresça a uma taxa constante.

Vamos mapear a variável continent ao elemento estético color e shape:

gapminder %>%
  filter(year == max(year)) %>%
  ggplot(aes(x = gdpPercap, y = lifeExp,
             color = continent, shape = continent)) +
  geom_point() +
  scale_x_log10() +
  scale_color_discrete("Continente") +
  scale_shape_discrete("Continente") +
  labs(title = "Relação entre Renda per Capita e Expectativa de Vida - 2007",
       x = "Renda per Capita (escala log 10)",
       y = "Expectativa de Vida") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Automaticamente o ggplot2 criou uma escala para as cores e formatos dos pontos. O usuário pode alterar este mapeamento utilizando as funções scale_*_*.

Por fim, fica aqui a lista com os tipos de shapes:

Perceba que os formatos de 21 a 24 possuem preenchimento (fill). Assim, no código abaixo definiremos o preenchimento, o tamanho do ponto e a espessura para aqueles formatos que possuem contornos.

gapminder %>%
  filter(year == max(year)) %>%
  ggplot(aes(x = gdpPercap, y = lifeExp,
             color = continent, shape = continent)) +
  geom_point(fill = "black", size = 3, stroke = 1) +
  scale_x_log10() +
  scale_color_discrete("Continente") +
  scale_shape_manual("Continente", values = c(19, 21, 22, 23, 24)) +
  labs(title = "Relação entre Renda per Capita e Expectativa de Vida - 2007",
       x = "Renda per Capita (escala log 10)",
       y = "Expectativa de Vida")

9.9 Gráficos de Bolhas

O gráfico de bolha é uma extensão natural do gráfico de pontos. Ele permite observar-se possíveis relações entre as três variáveis. Para este tipo de gráfico, são necessárias três variáveis: duas para indicarem as posições x e y e uma terceira para definir o tamanho do ponto (size). Vamos utilizar a variável pop (população):

gapminder %>%
  filter(year == max(year)) %>%
  ggplot(aes(x = gdpPercap, y = lifeExp,
             size = pop)) +
  geom_point() +
  scale_size_continuous("População (milhões)", labels = function(x) round(x/1e6)) +
  scale_x_log10() +
  labs(title = "Relação entre Renda per Capita e Expectativa de Vida - 2007",
       x = "Renda per Capita (escala log 10)",
       y = "Expectativa de Vida") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

9.10 Gráficos de Barras

Os gráficos de barras/colunas são geralmente utilizados para comparações entre categorias (variáveis qualitativas). No ggplot2 podemos usar dois objetos geométricos distintos:

geom_bar(mapping = NULL, data = NULL, stat = "count", position = "stack", ...,
         width = NULL, binwidth = NULL, na.rm = FALSE, show.legend = NA,
         inherit.aes = TRUE)

geom_col(mapping = NULL, data = NULL, position = "stack", ...,
  width = NULL, na.rm = FALSE, show.legend = NA, inherit.aes = TRUE)

Os parâmetros estéticos (aes) são:

  • x
  • y (somente com stat=identity)
  • alpha
  • colour
  • fill
  • linetype
  • size

Há um detalhe importante para o geom_bar(): o argumento stat. Por padrão, para este objeto geométrico, o valor de stat é count, o que significa que ele fará uma contagem dos elementos do eixo x. Essa contagem será usada no eixo y. Por exemplo:

ggplot(diamonds, aes(x = cut)) +
  geom_bar() +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Para cada valor da variável cut, o ggplot2 calculou o número de observações no data.frame diamonds.

Para que o y seja mapeado para uma variável do data.frame, é necessário definir stat = identity.

gapminder %>%
  filter(year == max(year),
         continent == "Americas") %>%
  ggplot(aes(x = country, y = lifeExp)) +
  geom_bar(stat = "identity", fill = "dodgerblue") +
  labs(title = "Expectativa de vida por país",
       subtitle = "2007",
       x = "País",
       y = "Expectativa de Vida") +
  theme(axis.text.x = element_text(angle = 90, hjust = 1))

Usando o geom_col():

gapminder %>%
  filter(year == max(year),
         continent == "Americas") %>%
  ggplot(aes(x = country, y = lifeExp)) +
  geom_col(fill = "dodgerblue") +
  labs(title = "Expectativa de vida por país",
       subtitle = "2007",
       x = "País",
       y = "Anos") +
  theme(axis.text.x = element_text(angle = 90, hjust = 1))

Uma pergunta recorrente é: Como ordenar as barras em ordem crescente/decrescente? Para isso, pode-se utilizar a função reorder() no momento do mapeamento. Fica mais claro com um exemplo:

gapminder %>%
  filter(year == max(year),
         continent == "Americas") %>%
  ggplot(aes(x = reorder(country, -lifeExp), y = lifeExp)) +
  geom_col(fill = "dodgerblue") +
  labs(title = "Expectativa de vida por país",
       subtitle = "2007",
       x = "País",
       y = "Anos") +
  theme(axis.text.x = element_text(angle = 90, hjust = 1))

Vamos, agora, criar um gráfico em que se compara a expectativa de vida média por continente em 1957 e 2007:

gapminder %>%
  filter(year %in% c(1957, 2007)) %>%
  # Converte o ano para factor - será categoria no gráfico
  mutate(year = factor(year)) %>%
  group_by(continent, year) %>%
  summarise(lifeExp = mean(lifeExp)) %>%
  ggplot(aes(x = continent, y = lifeExp, fill = year)) +
  geom_col() +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Para continente, o gráfico empilhou as barras. Isto se deve ao argumento position = stack. Para colocar as barras lado a lado, utilizamos o valor “dodge”:

gapminder %>%
  filter(year %in% c(1957, 2007)) %>%
  # Converte o ano para factor - será categoria no gráfico
  mutate(year = factor(year)) %>%
  group_by(continent, year) %>%
  summarise(lifeExp = mean(lifeExp)) %>%
  ggplot(aes(x = continent, y = lifeExp, fill = year)) +
  geom_col(position = "dodge") +
  labs(title = "Expectativa de vida por continente",
       x = "Continente",
       y = "Anos",
       fill = "Ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Também é comum representar-se as barras de forma horizontal. Para isto basta usar a função coord_flip():

gapminder %>%
  filter(year %in% c(1957, 2007)) %>%
  # Converte o ano para factor - será categoria no gráfico
  mutate(year = factor(year)) %>%
  group_by(continent, year) %>%
  summarise(lifeExp = mean(lifeExp)) %>%
  ggplot(aes(x = continent, y = lifeExp, fill = year)) +
  geom_col(position = "dodge") +
  coord_flip() +
  labs(title = "Expectativa de vida por continente",
       x = "Continente",
       y = "Anos",
       fill = "Ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

9.11 Gráficos de linhas

Os gráficos de linhas são, geralmente, utilizados para apresentar-se a evolução de uma variável quantitativa em um intervalo de tempo.

geom_line(mapping = NULL, data = NULL, stat = "identity", position = "identity",
          na.rm = FALSE, show.legend = NA, inherit.aes = TRUE, ...)

Os parâmetros estéticos (aes) são:

  • x
  • y
  • alpha
  • colour
  • linetype
  • size
gapminder %>%
  group_by(continent, year) %>%
  summarise(lifeExp = mean(lifeExp)) %>%
  ggplot(aes(x = year, y = lifeExp, color = continent)) +
  geom_line() +
  labs(title = "Evolução da expectativa de vida por continente",
       x = "Ano",
       y = "Anos de vida",
       color = "Continente") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

É bastante comum que gráficos de linhas apresentem marcações para os períodos em que realmente existem os dados. Para isso, podemos adicionar uma camada de pontos:

gapminder %>%
  group_by(continent, year) %>%
  summarise(lifeExp = mean(lifeExp)) %>%
  ggplot(aes(x = year, y = lifeExp, color = continent)) +
  geom_line() +
  geom_point(aes(shape = continent)) +
  labs(title = "Evolução da expectativa de vida por continente",
       x = "Ano",
       y = "Anos de vida",
       color = "Continente",
       shape = "Continente") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

9.12 Histogramas e freqpoly

geom_freqpoly(mapping = NULL, data = NULL, stat = "bin",
  position = "identity", ..., na.rm = FALSE, show.legend = NA,
  inherit.aes = TRUE)

geom_histogram(mapping = NULL, data = NULL, stat = "bin",
  position = "stack", ..., binwidth = NULL, bins = NULL, na.rm = FALSE,
  show.legend = NA, inherit.aes = TRUE)

Os histogramas são utilizados para representar-se a distribuição de dados de uma variável quantitativa em intervalos contínuos. Esses intervalos são chamados de bins. Para cada bin, será apresentada a quantidade de valores que estão naquele intervalo. A diferença para o geom_freqpoly é que este utiliza linhas para construir polígonos, enquanto o geom_histogram utiliza barras.

Conforme a documentação do ggplot2, o geom_histogram() utiliza os mesmos elementos estéticos do geom_bar(). Já o geom_freqpoly() utiliza os mesmo do geom_line().

gapminder %>%
  filter(year == 2007) %>%
  ggplot(aes(x = lifeExp)) +
  geom_histogram(binwidth = 5, fill = 'dodgerblue', color = 'black') +
  labs(title = "Distribuição da expectativa vida",
       x = "Anos",
       y = "Contagem") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

gapminder %>%
  filter(year == 2007) %>%
  ggplot(aes(x = lifeExp)) +
  geom_freqpoly(binwidth = 5) +
  labs(title = "Distribuição da expectativa vida",
       x = "Anos",
       y = "Contagem") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Transformando em proporção:

gapminder %>%
  filter(year == 2007) %>%
  ggplot(aes(x = lifeExp)) +
  geom_histogram(aes(y = ..count../sum(..count..)),binwidth = 5, fill = 'dodgerblue', color = 'black') +
  labs(title = "Distribuição da expectativa vida",
       x = "Anos",
       y = "Proporção") +
  scale_y_continuous(labels = scales::percent_format()) +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

O ggplot2, internamente, criou a variável ..count... Dessa forma, podemos utilizá-la para criar as proporções.

9.13 Boxplots, jitterplots e violinplots

O boxplot é uma representação comum para apresentar-se a distribuição de uma variável a partir de seus quantis. A imagem abaixo detalha como um boxplot é formado.

Detalhes sobre o bloxplot

Detalhes sobre o bloxplot

O boxplot também pode ser usado para verificar-se a distribuição de variável para um conjunto de valores de uma segunda variável. Por exemplo: qual é a distribuição da expectativa de vida por ano?

ggplot(gapminder, aes(x = factor(year), y = lifeExp)) +
  geom_boxplot(fill = "dodgerblue") +
  labs(y = "Anos de vida",
       x = "Ano",
       title = "Distribuição da expectativa de vida por ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Vemos que existe um possível outlier em 1992. Quando falarmos sobre anotações, voltaremos a este gráfico.

Para termos uma visão da distribuição geral dos valores por ano, podemos utilizar o geom_violin(). O violinplot baseia-se na densidade de probabilidade de uma variável contínua. Assim, é possível verificar-se em quais intervalos existe uma maior chance de ocorrência. Isto é representado pela parte mais larga do objeto.

ggplot(gapminder, aes(x = factor(year), y = lifeExp)) +
  geom_violin(fill = "dodgerblue") +
  labs(y = "Anos de vida",
       x = "Ano",
       title = "Distribuição da expectativa de vida por ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

O jitterplot é utilizado para evitar-se o problema do overplotting em um gráfico. Note, no gráfico abaixo, que não sabemos se a marcação de um ponto representa uma única observação ou várias.

ggplot(gapminder, aes(x = factor(year), y = lifeExp)) +
  geom_point() +
  labs(y = "Anos de vida",
       x = "Ano",
       title = "Distribuição da expectativa de vida por ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Para observarmos a real distribuição, é necessário adicionar-se um pouco de ruído, a fim de que os pontos se afastem um pouco:

ggplot(gapminder, aes(x = factor(year), y = lifeExp)) +
  geom_jitter() +
  labs(y = "Anos de vida",
       x = "Ano",
       title = "Distribuição da expectativa de vida por ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

9.14 Anotações

Para criarmos anotações no ggplot2, podemos utilizar a função annotate().

Primeiro, vamos manipular os dados para saber qual é aquele ponto:

gapminder %>%
  filter(year == 1992, lifeExp == min(lifeExp))
## # A tibble: 1 x 6
##   country continent  year lifeExp     pop gdpPercap
##    <fctr>    <fctr> <int>   <dbl>   <int>     <dbl>
## 1  Rwanda    Africa  1992  23.599 7290203  737.0686

Com essas informações, podemos adicionar uma anotação ao gráfico:

ggplot(gapminder, aes(x = factor(year), y = lifeExp)) +
  geom_boxplot(fill = "dodgerblue") +
  annotate("text", x = "1992", y = 27, label = "Ruanda") +
  labs(y = "Anos de vida",
       x = "Ano",
       title = "Distribuição da expectativa de vida por ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

Também podemos adicionar segmentos e retângulos com o annotate(). Vamos marcar o período de 1982 a 2002 com um retângulo:

ggplot(gapminder, aes(x = factor(year), y = lifeExp)) +
  annotate("text", x = "1992", y = 27, label = "Ruanda") +
  annotate("rect", xmin = "1982", ymin = 20,
           xmax = "2002", ymax = 95, alpha = 0.2) +
  geom_boxplot(fill = "dodgerblue") +
  labs(y = "Anos de vida",
       x = "Ano",
       title = "Distribuição da expectativa de vida por ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

9.15 Cleveland Dot Plot

O cleveland dot plot é uma visualização que pode substituir os gráficos de barras. A ideia é que o gráfico fica menos poluído com os pontos, fazendo com que o leitor foque no que é importante. Vamos criar um gráfico para comparar as expectativas de vida no ano de 2007 para os países das Américas:

gapminder %>%
  filter(year == 2007,
         continent == "Americas") %>%
  ggplot(aes(x = lifeExp, y = reorder(country, lifeExp))) +
   geom_point(size = 3, color = "dodgerblue") +
  labs(title = "Expectativa de vida por país - 2007",
       y = "País",
       x = "Anos") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10) +
  theme(panel.grid.major.y = element_line(linetype = "dashed"))

Esse tipo de gráfico também pode apresentar mais de um ponto para cada valor da variável categórica (país):

gapminder %>%
  filter(year %in% c(1987, 2007),
         continent == "Americas") %>%
  ggplot(aes(x = lifeExp, y = country, color = factor(year))) +
  geom_point(aes(color = factor(year))) +
  labs(title = "Expectativa de vida por país - 1987 e 2007",
       y = "País",
       x = "Anos",
       color = "Ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10) +
  theme(panel.grid.major.y = element_line(linetype = "dashed"))

No gráfico acima, vemos dois pontos para cada país, um para representar 1987 e outro para 2007.

Para completarmos o gráfico, precisamos adicionar uma linha conectando esses dois pontos. Esse gráfico é chamado de connected dot plot. Um detalhe importante é que queremos criar uma linha por país, assim, usaremos o elemento estético group para obter o resultado esperado:

gapminder %>%
  filter(year %in% c(1987, 2007),
         continent == "Americas") %>%
  ggplot(aes(x = lifeExp, y = country)) +
  geom_line(aes(group = country)) +
  geom_point(aes(color = factor(year))) +
  labs(title = "Expectativa de vida por país - 1987 e 2007",
       y = "País",
       x = "Anos",
       color = "Ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10) +
  theme(panel.grid.major.y = element_line(linetype = "dashed"))

Para finalizar, vamos ordenar o eixo y pela expectativa de vida:

gapminder %>%
  filter(year %in% c(1987, 2007),
         continent == "Americas") %>%
  ggplot(aes(x = lifeExp, y = reorder(country, lifeExp, max))) +
  geom_line(aes(group = country), color = "grey50") +
  geom_point(aes(color = factor(year))) +
  labs(title = "Expectativa de vida por país - 1987 e 2007",
       y = "País",
       x = "Anos",
       color = "Ano") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)  +
  theme(panel.grid.major.y = element_line(linetype = "dashed"))

9.16 Textos/Rótulos

geom_label(mapping = NULL, data = NULL, stat = "identity", position = "identity",
           ..., parse = FALSE, nudge_x = 0, nudge_y = 0,
           label.padding = unit(0.25, "lines"), label.r = unit(0.15, "lines"),
           label.size = 0.25, na.rm = FALSE, show.legend = NA, inherit.aes = TRUE)

geom_text(mapping = NULL, data = NULL, stat = "identity", position = "identity",
          ..., parse = FALSE, nudge_x = 0, nudge_y = 0, check_overlap = FALSE,
          na.rm = FALSE, show.legend = NA, inherit.aes = TRUE)

Os parâmetros estéticos (aes) são:

  • label
  • x
  • y
  • alpha
  • angle
  • colour
  • family
  • fontface
  • hjust
  • lineheight
  • size
  • vjust

Para adicionar textos ou rótulos, utilizamos, respectivamente, o geom_text() e o geom_label(), que se diferenciam na formatação. Isto ficará mais claro nos exemplos a seguir:

gapminder %>%
  filter(year == 2007,
         continent == "Americas") %>%
  ggplot(aes(x = lifeExp, y = reorder(country, lifeExp))) +
  geom_segment(x = 0, aes(xend = lifeExp, yend = country),
               color = "grey50") +
  geom_point(size = 3, color = "dodgerblue") +
  geom_text(aes(label = round(lifeExp))) +
  labs(title = "Expectativa de vida por país - 2007",
       y = "País",
       x = "Anos") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

O resultado ficou bem ruim. O texto foi inserido exatamente na posição (x, y). Para alterar a posição, podemos usar os argumentos hjust, vjust, nudge_x e nudge_y. O hjust e vjust podem assumir valor entre 0 (direita/embaixo) e 1(esquerda/em cima) ou “left”, “middle”, “right”, “bottom”, “center” e “top”, além de “inward” e “outward”.

gapminder %>%
  filter(year == 2007,
         continent == "Americas") %>%
  ggplot(aes(x = lifeExp, y = reorder(country, lifeExp))) +
  geom_point(size = 3, color = "dodgerblue") +
  geom_text(aes(label = round(lifeExp)), nudge_x = 1) +
  labs(title = "Expectativa de vida por país - 2007",
       y = "País",
       x = "Anos") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)  +
  theme(panel.grid.major.y = element_line(linetype = "dashed"))

gapminder %>%
  filter(year == 2007,
         continent == "Americas") %>%
  ggplot(aes(x = lifeExp, y = reorder(country, lifeExp))) +
  geom_point(size = 3, color = "dodgerblue") +
  geom_label(aes(label = round(lifeExp)), nudge_x = 1, size = 3) +
  labs(title = "Expectativa de vida por país - 2007",
       y = "País",
       x = "Anos") +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)  +
  theme(panel.grid.major.y = element_line(linetype = "dashed"))

9.17 Plotando funções

reta <- function(a, b, x){
  a + b * x
}
data <- data.frame(x = seq(0, 10, by = 0.1))
ggplot(data, aes(x = x)) +
  stat_function(fun = reta, args = list(a = 1, b = 2)) +
  stat_function(fun = reta, args = list(a = 1, b = 3), col = 'red')

sigmoid <- function(a = 1,z){
  1/(1 + exp(-a * z))
}

data <- data.frame(x = -6:6)
ggplot(data, aes(x = x)) +
  stat_function(fun = sigmoid, args = list(a = 1)) +
  stat_function(fun = sigmoid, args = list(a = 0.5), color = "blue") +
  stat_function(fun = sigmoid, args = list(a = 2), color = "red")

logit <- function(a, z){
  log(sigmoid(a, z)/(1 - sigmoid(a, z)))
}

data <- data.frame(x = -6:6)
ggplot(data, aes(x = x)) +
  stat_function(fun = logit, args = list(a = 1), aes(color = "a = 1")) +
  stat_function(fun = logit, args = list(a = 0.5), aes(color = "a = 0.5")) +
  stat_function(fun = logit, args = list(a = 2), aes(color = "a = 2"))

9.18 Mapas

No primeiro exemplo, usaremos um arquivo de dados que já possui as informações necessárias para criarmos o mapa. No segundo, será mostrado o processo a partir de um shapefile (*.shp), que é um formato utilizado para o armazenamento de dados geoespaciais.

Os dados para a criação do mapa estão disponíveis no arquivo world_map.csv. Neste arquivo existem 177 regiões e, onde possível, estas estão correlacionadas com o nome disponível na base do MDIC.

library(readr)
world_map <- read_delim('dados/world_map.csv', delim = ";",
                        locale = locale(encoding = "ISO-8859-1",
                                        decimal_mark = ","))
## Parsed with column specification:
## cols(
##   long = col_double(),
##   lat = col_double(),
##   order = col_integer(),
##   hole = col_logical(),
##   piece = col_integer(),
##   id = col_character(),
##   group = col_character(),
##   NO_PAIS_POR = col_character()
## )
head(world_map)
## # A tibble: 6 x 8
##       long      lat order  hole piece          id         group
##      <dbl>    <dbl> <int> <lgl> <int>       <chr>         <chr>
## 1 61.21082 35.65007     1 FALSE     1 Afghanistan Afghanistan.1
## 2 62.23065 35.27066     2 FALSE     1 Afghanistan Afghanistan.1
## 3 62.98466 35.40404     3 FALSE     1 Afghanistan Afghanistan.1
## 4 63.19354 35.85717     4 FALSE     1 Afghanistan Afghanistan.1
## 5 63.98290 36.00796     5 FALSE     1 Afghanistan Afghanistan.1
## 6 64.54648 36.31207     6 FALSE     1 Afghanistan Afghanistan.1
## # ... with 1 more variables: NO_PAIS_POR <chr>

As colunas long e lat serão mapeadas para os eixos x e y e será utilizado o objeto geométrico polígono (geom_polygon()). A coluna group será utilizada para que seja criado um polígono para cada região, evitando sobreposições das linhas.

Para a criação do gráfico, removeremos a região Antarctica e realizaremos um left_join() com os dados de exportações por país de destino no ano de 2015, disponível no arquivo EXP_2015_PAIS.txt. Também criaremos classes para os valores exportados.

# Remover Antarctica
world_map <- world_map %>%
   filter(id != "Antarctica")

exp.2015 <- read_delim('dados/EXP_2015_PAIS.csv', delim = ";",
                       locale = locale(encoding = "ISO-8859-1"),
                       col_types = 'ccd')

world_map <- left_join(world_map, exp.2015, by = "NO_PAIS_POR") %>%
  mutate(class = cut(VL_FOB, breaks = c(0, 1e6, 10e6, 100e6, 1e9, 10e9, Inf)))
ggplot(world_map, aes(x = long, y = lat, group = group)) +
  geom_polygon(aes(fill = class), col = 'black', size = 0.1) +
  scale_fill_brewer(palette = "Reds", breaks = levels(world_map$class),
                    labels = c("(0, 1 Mi]", "(1 Mi, 10 Mi]", "(10 Mi, 100 Mi]",
                               "(100 Mi, 1 Bi]", "(1 Bi, 10 Bi]", "> 10 Bi"),
                    na.value = 'grey70') +
  labs(title = "Exportações Brasileiras - 2015",
       subtitle = 'Valor FOB') +
  coord_quickmap() +
  theme(axis.text.x = element_blank(),
        axis.text.y = element_blank(),
        axis.title.x = element_blank(),
        axis.title.y = element_blank())

Como dito, o segundo exemplo será realizado a partir de arquivos do tipo shapefile. O Instituto Brasileiro de Geografia e Estatística (IBGE) disponibiliza shapefiles para o Brasil em diferentes níveis, unidades federativas, municípios, mesorregiões e microrregiões. Os arquivos estão disponíveis neste link.

Para a leitura do shapefile, serão necessários alguns pacotes: rgdal, maptools, rgeos e broom. A função ogrListLayers() lista as camadas disponíveis em um shapefile. Para ler-se o arquivo para o R, utiliza-se a função: readOGR(). Após ler-se o shapefile para o R, é preciso transformá-lo para um formato em que o ggplot2 possa gerar a visualização. A função tidy() realiza essa tarefa. Essa função também transforma objetos de outras classes para data.frames.

library(rgdal)
library(maptools)
library(rgeos)
library(broom)

ogrListLayers('dados/mapas/mg_municipios/31MUE250GC_SIR.shp')
## [1] "31MUE250GC_SIR"
## attr(,"driver")
## [1] "ESRI Shapefile"
## attr(,"nlayers")
## [1] 1
mg_mapa <- readOGR('dados/mapas/mg_municipios/31MUE250GC_SIR.shp',
                   layer = '31MUE250GC_SIR')
## OGR data source with driver: ESRI Shapefile
## Source: "dados/mapas/mg_municipios/31MUE250GC_SIR.shp", layer: "31MUE250GC_SIR"
## with 853 features
## It has 2 fields

Os arquivos shapefile também fornecem dados sobre as regiões, disponíveis no arquivo. No caso do exemplo acima, são fornecidos o código e o nome do município.

mg_mapa_data <- data.frame(mg_mapa)

head(mg_mapa_data)
##            NM_MUNICIP CD_GEOCMU
## 0 ABADIA DOS DOURADOS   3100104
## 1              ABAETÉ   3100203
## 2          ABRE CAMPO   3100302
## 3             ACAIACA   3100401
## 4             AÇUCENA   3100500
## 5            ÁGUA BOA   3100609

Na criação do data.frame, com uso da função fortify(), é preciso informar a variável que identificará a região. No exemplo, CD_GEOCMU.

#mg_mapa <- fortify(mg_mapa, region = "CD_GEOCMU")
mg_mapa <- tidy(mg_mapa, region = "CD_GEOCMU")

# Para adicionar os nomes dos municípios
mg_mapa <- left_join(mg_mapa, mg_mapa_data, by = c("id" = "CD_GEOCMU"))
## Warning: Column `id`/`CD_GEOCMU` joining character vector and factor,
## coercing into character vector
ggplot(mg_mapa, aes(x = long, y = lat, group = group)) +
  geom_polygon(color = 'black', fill = 'white', size = 0.1) +
  coord_quickmap()

Com o mapa pronto, faltam os dados que serão plotados.

REM_RAIS_MG_2015 <- read_delim('dados/REM_RAIS_MG_2015.csv',
                               delim = ";",
                               col_types = 'cd',
                               skip = 1,
                               col_names = c("Mun.Trab", "mediana"),
                               locale = locale(encoding = 'ISO-8859-1'))

REM_RAIS_MG_2015 <- REM_RAIS_MG_2015 %>%
  mutate(mediana = ifelse(mediana > 1500, 1500, mediana))
head(REM_RAIS_MG_2015)
## # A tibble: 6 x 2
##   Mun.Trab mediana
##      <chr>   <dbl>
## 1   315820   788.0
## 2   313865   827.4
## 3   311880   831.0
## 4   313980   831.0
## 5   312290   831.0
## 6   315760   831.0
mg_mapa <- mg_mapa %>%
  mutate(Mun.Trab = substr(id, 1, 6))

mg_mapa <- left_join(mg_mapa, REM_RAIS_MG_2015, by = "Mun.Trab")

Para criarmos a visualização:

cores.viridis <- viridis::viridis(n = 20)
ggplot(mg_mapa, aes(x = long, y = lat, group = group, fill = mediana)) +
  geom_polygon(color = 'black', size = 0.1) +
  scale_fill_gradientn(colours = cores.viridis,
                       breaks = c(800, 1150, 1500),
                       labels = c("\u2264 800", "1.150", "\u2265 1.500")) +
  labs(title = "Mediana da Remuneração ",
       subtitle = "Minais Gerais - Dezembro/2015. Valores em R$",
       caption = "Fonte: RAIS/MTE") +
  coord_quickmap() +
  theme(axis.text.x = element_blank(),
        axis.text.y = element_blank(),
        axis.title.x = element_blank(),
        axis.title.y = element_blank())

9.18.1 Simplificando o shapefile

Em algumas vezes o shapefile pode ser bastante grande, tornando a renderização e o arquivo final relativamente “pesados”. É possível simplificar o shapefile com a função gSimplify(). Veja o exemplo abaixo:

library(rgeos)
mg_mapa <- readOGR('dados/mapas/mg_municipios/31MUE250GC_SIR.shp',
                   layer = '31MUE250GC_SIR')
## OGR data source with driver: ESRI Shapefile
## Source: "dados/mapas/mg_municipios/31MUE250GC_SIR.shp", layer: "31MUE250GC_SIR"
## with 853 features
## It has 2 fields
df <- data.frame(mg_mapa)
mg_mapa <- gSimplify(mg_mapa, tol=0.01, topologyPreserve = TRUE)
mg_mapa = SpatialPolygonsDataFrame(mg_mapa, data=df)

mg_mapa <- tidy(mg_mapa, region = "CD_GEOCMU")

# Para adicionar os nomes dos municípios
mg_mapa <- left_join(mg_mapa, mg_mapa_data, by = c("id" = "CD_GEOCMU"))
## Warning: Column `id`/`CD_GEOCMU` joining character vector and factor,
## coercing into character vector
ggplot(mg_mapa, aes(x = long, y = lat, group = group)) +
  geom_polygon(color = 'black', fill = 'white', size = 0.1) +
  coord_quickmap()

9.18.2 Encoding dos dados do shapefile

É possível que os nomes das regiões apresentem problemas de codificações se o arquivo estiver em UTF-8 e o usuário estiver usando o Windows. Nesse caso, pode-se usar a função iconv() para converter o encoding.

mg_mapa <- readOGR('dados/mapas/mg_municipios/31MUE250GC_SIR.shp',
                   layer = '31MUE250GC_SIR')
mg_mapa@data$NM_MUNICIP <- iconv(mg_mapa@data$NM_MUNICIP,
                                 from = "UTF-8",
                                 to = "ISO-8859-1")

9.19 Salvando Gráficos

Há duas formas de salvar o gráfico gerado pelo ggplot2. A primeira delas é clicando no botão Export na aba Plots. Lá existirão três opções: exportar para o clipboard, salvar como PDF ou salvar como imagem.

knitr::include_graphics('images/salvar_plot.gif')

A outra opção é usar a função ggsave():

ggsave(filename, plot = last_plot(), device = NULL, path = NULL,
  scale = 1, width = NA, height = NA, units = c("in", "cm", "mm"),
  dpi = 300, limitsize = TRUE, ...)

O argumento device é usado para escolher-se o tipo de arquivo (“eps”, “ps”, “tex” (pictex), “pdf”, “jpeg”, “tiff”, “png”, “bmp”, “svg” or “wmf”).

9.20 Extensões do ggplot2

Um conjunto de pacotes fornece extensões ao ggplot2. Ou seja, cria funcionalidades não existentes no pacote original.

Veja neste link uma galeria com as extensões. Aqui, exemplificaremos algumas:

9.20.1 ggrepel

O ggrepel é importante para evitar que textos (geom_text) e rótulos (geom_label) se sobreponham. Veja o mesmo gráfico sem e com o ggrepel:

library(ggrepel)
data(mtcars)
ggplot(mtcars, aes(wt, mpg)) +
  geom_point(color = 'red') +
  geom_text(aes(label = rownames(mtcars))) +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

library(ggrepel)
data(mtcars)
ggplot(mtcars, aes(wt, mpg)) +
  geom_point(color = 'red') +
  geom_text_repel(aes(label = rownames(mtcars))) +
  theme_ipsum(plot_title_size = 12,
              axis_title_size = 10)

9.20.2 gganimate

Outra extensão muito interessante é o gganimate. Com esta extensão é possível criar gifs (animações) de gráficos do ggplot2. O ponto fundamental é definir-se uma variável que controlará os frames, ou seja, as imagens que serão sobrepostas para compor-se a animação.

Veja o exemplo abaixo:

# O pacote não está no cran
#devtools::install_github("dgrtwo/gganimate")
library(gganimate)

p <- ggplot(gapminder, aes(x = gdpPercap, y = lifeExp,
                      size = pop, color = continent,
                      frame = year)) +
  geom_point() +
  scale_x_log10()

animation::ani.options(interval = 1)
x <- gganimate(p, filename = 'images/gapminder1.gif',
               ani.width = 750,
               ani.height = 450)

É possível suavizar a animação com o pacote tweenr. É um pouco complicado, mas fica o exemplo abaixo retirado deste post:

library(tweenr)

years <- unique(gapminder$year)
gapminder_list <- list()
for(i in 1:length(years)){
  j <- years[i]
  gapminder_list[[i]] <- gapminder %>%
    filter(year == j)
}

tf <- tween_states(gapminder_list,
                   tweenlength = 2,
                   statelength = 0,
                   ease = rep("linear", length(gapminder_list)),
                   nframes = 308)

tf2 <- expand.grid(y = 80, x = 10^(2.5), year = seq(1957, 2007, 5))
tf2 <- split(tf2, tf2$year)
tf2 <- tween_states(tf2,
                   tweenlength = 2,
                   statelength = 0,
                   ease = rep("linear", length(tf2)),
                   nframes = 308)
tf2 <- tf2 %>%
  mutate(year = rep(seq(1957, 2007, 5), each = 29)[1:310])

p2 <- ggplot(tf,
             aes(x=gdpPercap, y=lifeExp, frame = .frame)) +
  geom_point(aes(size=pop, color=continent), alpha=0.8) +
  geom_text(data = tf2, aes(x = x, y = y, label = year)) +
  xlab("GDP per capita") +
  ylab("Life expectancy at birth") +
  scale_x_log10()
animation::ani.options(interval = 1/20)
x <- gganimate(p2, filename = 'images/gapminder2.gif',
               ani.width = 750,
               ani.height = 450,
               title_frame = FALSE)

9.21 Exercícios

  1. Crie um gráfico de dispersão utilizando a base gapminder para o ano de 2007. Mapeie uma variável para o tamanho do ponto e adicione os títulos do gráfico e dos eixos.

  2. No gráfico anterior, como você faria para que o ponto do Brasil fosse identificado com uma cor adicional? Dica: se uma nova camada usar um segundo conjunto de dados é preciso informar usando o argumento data. Exemplo: geom_point(data = novo_data_frame, ...).

  3. Crie um histograma da variável wage a partir da base de dados Wage do pacote ISLR. Crie uma visualização da distribuição da variável wage por nível da variável education. Mapeie a variável education para o elemento estético fill.

  4. Crie um data.frame chamado Wage2 em que a variável education é removida. Adicione a seguinte camada no início do código:

geom_histogram(data = Wage2, fill = "grey50", alpha = 0.5)

Veja e interprete o resultado.

  1. A partir do código abaixo, crie um gráfico que apresenta os dez países que tiveram maior crescimento do PIB em 2016 e aqueles dez que tiveram o menor. Use o facet_wrap para quebrar a visualização em dois gráficos. Escolha o objeto geométrico geom_col ou geom_point().
library(WDI)
## Loading required package: RJSONIO
##
## Attaching package: 'RJSONIO'
## The following objects are masked from 'package:jsonlite':
##
##     fromJSON, toJSON
library(dplyr)
gdp_growth <- WDI(indicator = "NY.GDP.MKTP.KD.ZG",
                  start = 2016,
                  end = 2016,
                  extra = TRUE)

# Remove regiões - ISO's com números
gdp_growth <- gdp_growth %>%
  filter(!is.na(region) & region != "Aggregates" & !is.na(NY.GDP.MKTP.KD.ZG))
  1. Utilize o mapa mundi disponível no pacote chropletrMaps e os dados que criamos no exercício anterior para plotar as variações do PIB em um mapa.
library(choroplethrMaps)
data("country.map")

# Dados - Crescimento do PIB em 2016
library(WDI)
library(dplyr)
gdp_growth <- WDI(indicator = "NY.GDP.MKTP.KD.ZG",
                  start = 2016,
                  end = 2016,
                  extra = TRUE)

# Remove regiões - ISO's com números
gdp_growth <- gdp_growth %>%
  filter(!is.na(region) & region != "Aggregates" & !is.na(NY.GDP.MKTP.KD.ZG))

# Continue fazendo o join entre country.map e gdp_growth
# chaves: wb_a3 e iso3c
country.map <- country.map %>%
  left_join(gdp_growth, by = c("wb_a3" = "iso3c"))

ggplot(country.map, aes(x = long, y = lat, group = group)) +
  geom_polygon(aes(fill = NY.GDP.MKTP.KD.ZG)) +
  scale_fill_continuous("Var. % GDP") +
  coord_quickmap()
  1. Utilizando o código “NY.GDP.PCAP.KD” e o pacote WDI, crie um gráfico do tipo connected dot plot comparando a renda per capita entre o Brasil e mais cinco países nos anos de 1990 e 2010.
